간단한 OSPF 구성 연습





https://netmaster618.tistory.com/34

OSPF



전에 위 글에서 OSPF에 대해서 알아보았다.



이번에는 패킷 트레이서를 이용해서

간단한 OSPF를 구성해 보겠다.



















우선 2가지를 설정해 주어야 한다.

라우터에 OSPF를 Enable 해주어야 하고

OSPF로 운용할 네트워크를 정의해야 한다.





















위는 한 라우터에서 OSPF를 여러 개

사용할 때 프로세스를 구분하기 위해 사용한다.



다른 라우터와 프로세스 id가 달라도 상관없지만

굳이 맞추지 않을 이유는 없다고 한다.



그리고 한 라우터에서 여러 개의 프로세스 id를

운용하는 것은 성능의 문제가 있을 수 있어

비추천한다고 한다.





















위와 같이 예시로 100이라는 프로세스 id를

주고 라우터 구성모드로 들어와 주었다.





















그다음 위와 같은 형식으로 입력해 주면 되는데

우선 area-id 사용하고 싶은 id를 정해주면 되고

wildcard-mask를 알아보겠다.





















위와 같은데 150.100.1.0의

서브넷 마스크는 255.255.255.0이다.



하지만 이 wildcard-mask는 서브넷

마스크와 반대라고 생각하면 되고

2진수를 0 -> 1, 1 -> 0이라고

생각하면 되겠다.



예시를 또 들어보자면

255.255.255.248이라는 서브넷 마스크가

있다면 와일드카드 마스크는 0.0.0.7이

되는 것이다.











---













Cisco 네트워킹 교재를 참고한 그림



그럼 이제 위와 같이 구성을 해보겠다.





















라우터 A 설정





















라우터 B 설정





















라우터 C 설정





















다시 라우터 A로 넘어와서

다음과 같이 설정해 주었다.



0.0.0.15인 이유는 255.255.255.240의

반대이기 때문이다.





















라우터 B도 설정해 주었다.



중간에 보면 ospf neighbor 관계가 성공적으로

맺어졌다는 신호가 보인다.





















라우터 C도 설정

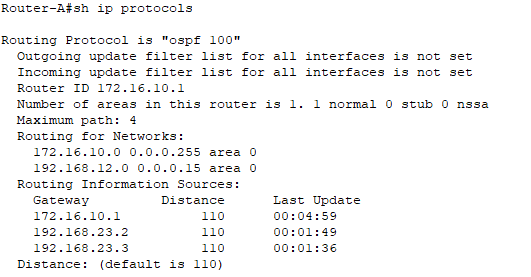

show ip protocols 명령어를 통해

ospf 100이라는 라우팅 프로토콜이

돌아가고 있다는 것을 볼 수 있다.



중간에 필터링 설정을 하지 않아 뜨는 문장이

있는데 필터링에 대해서는 나중에 알아보도록 하자.

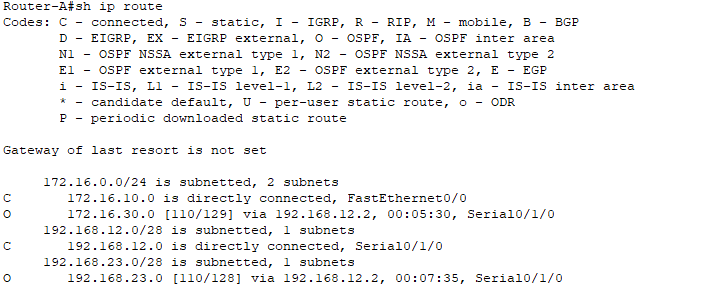

다음은 show ip route 명령어를 통해

확인한 결과이다.



O 가 ospf를 나타낸다.

VLSM을 지원해 서브넷 정보가 같이

전달되는 것을 볼 수 있다.

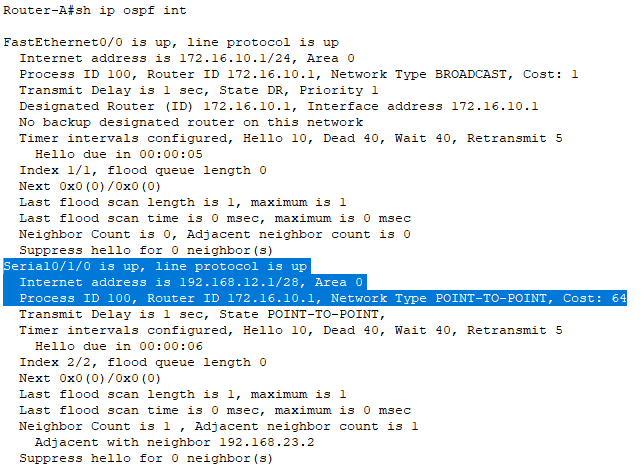

드래그 한 부분을 보면 저번 글에서 배웠던

포인트 투 포인트 형식인 것을 알 수 있다.

DR, BDR을 선출하지 않는다.





















다음 이더넷 쪽을 보면 브로드 캐스트를 사용했고

DR을 선출했다는 것을 알 수 있다.



하지만 라우터 A 밖에 없어 이 라우터 A가 DR이

되었고 DR 라우터 ID를 보면 자신의

172.16.10.1의 주소인 것을 볼 수 있다.





















다음은 라우터 B에서 show ip ospf neighbor를 통해

확인한 결과이다.



어떤 이웃이 있는지 확인할 수 있다.

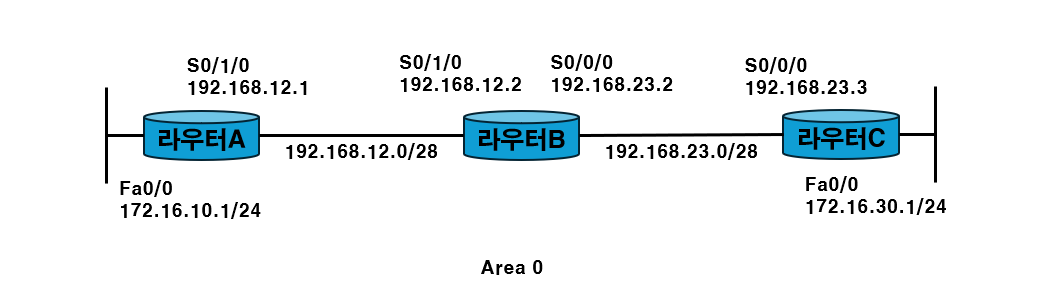

패킷 트레이서는 위와 같이

구성하여 실습하였다.
