디스턴스 벡터와 링크 스테이트



저번에 위 글에서 라우팅 테이블을 관리하는

두 종류의 알고리즘을 알아보았었다.







그중 RIP인 벨만-포드 알고리즘을 사용하는

프로토콜도 알아보았는데 패킷 트레이서를 통해

간단한 예제를 해보려고 한다.







다시 잠깐 설명하자면 다이내믹 프로토콜 중 하나로

구성이 간편하고 표준 라우팅 프로토콜에서 많이 사용된다.

경로 선택을 오직 홉 카운트로만 하며 최대 라우팅할 수 있는

거리가 짧아 소규모 네트워크에서 많이 사용된다.







또한 업데이트 주기가 매 30초이며 이웃한 라우터들과

경로에 이상이 있는지 새로 생긴 경로가 있는지 등의

라우팅 정보를 교환한다.







그리고 시스코의 라우터의 RIP는 디폴트 4에서 6개까지

경로를 로드밸런싱이 가능하다.

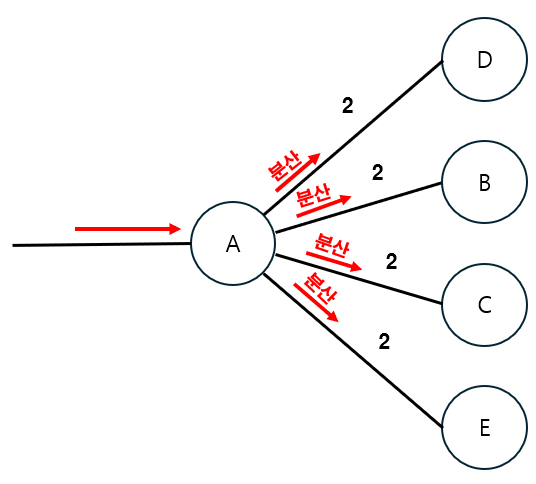

여기서 로드밸런싱이란 경로가 4개가 있는데 만약

모두 같은 홉 카운트를 가지고 있다면 패킷을

분산해서 보내는 것을 말한다.





이런 느낌이 아닐까 싶다.









---

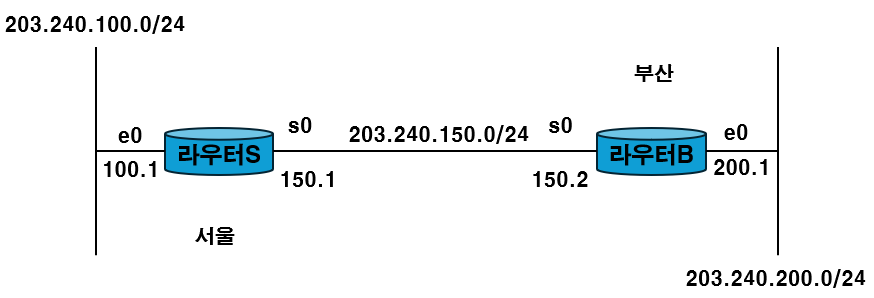

Cisco 네트워킹 교재를 참고한 그림



위와 같이 되어있다고 가정하고 해 보겠다.



















라우터는 Cisco 2811을 사용했다.





















우선 위와 같이 라우터 S를 설정해 주었다.



















이제 RIP 설정을 할 건데 다음과 같이 하면 된다.



위와 같이 일반 구성 모드에서 router rip 명령어를 통해

라우터 구성모드로 들어간 후 서브넷 마스크 없이 입력해 주면 된다.





















다음과 같이 된 것을 볼 수 있다.

위 사진은 show run으로만 본 명령어이고

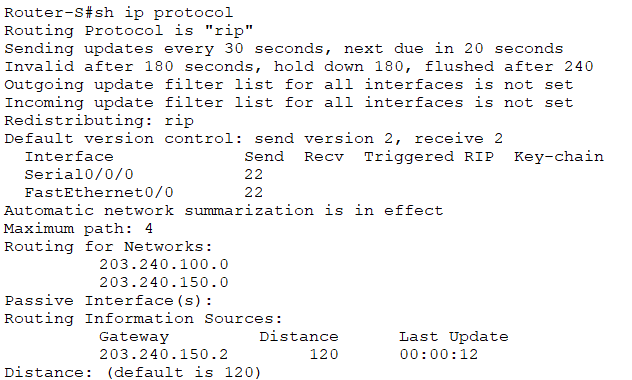

show ip protocol이라는 명령어를 통해

구성을 확인할 수 있다.



















이제 라우터 B도 구성해 보자.



위와 같이 설정해 주었다.





















다음과 같이 설정해 주었고





















다음과 같은 구성을 확인할 수 있다.

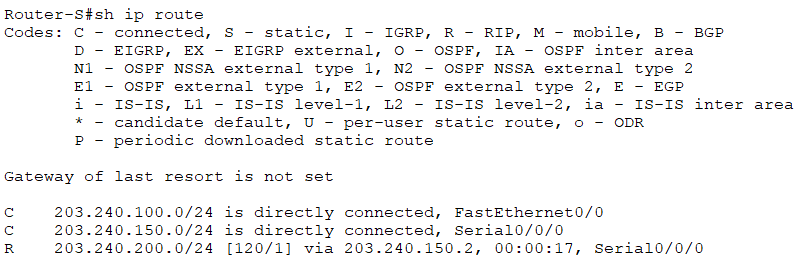

다시 라우터 S로 넘어와서 보면 맨 마지막 3줄이

라우팅 테이블이다.

그중에서도 R로 시작하는 부분이 RIP를 나타낸다.



C는 connected로 라우터에 붙어있는

네트워크를 의미한다.



















라우터에서 디버그 명령으로 실제 라우팅 업데이트가

일어나는 것을 볼 수 있다. 그런데 이는 유용하면서도

섣불리 사용하면 라우터에 치명적인 영향을 줄 수도 있다고 한다.



위와 같이 RIP 업데이트를 Serial0/0/0과 FastEthernet0/0

인터페이스를 통해 각각 224.0.0.9로 전송하고 있다.



203.240.200.0/24 네트워크는 1홉만에

도달할 수 있다고 인식하고 있다.



여기서 224.0.0.9는 RIP v2의 멀티캐스트 주소로

전에 클래스를 공부하면서 D클래스가

멀티캐스트로 사용된다는 것을 배웠었다.



https://netmaster618.tistory.com/11

IP

복습해서 나쁠 건 없다.





디버그를 끄려면 undebug all(u al) 명령어를

입력하면 되고 조금만 보고 끄는 것을 권장한다고 한다.

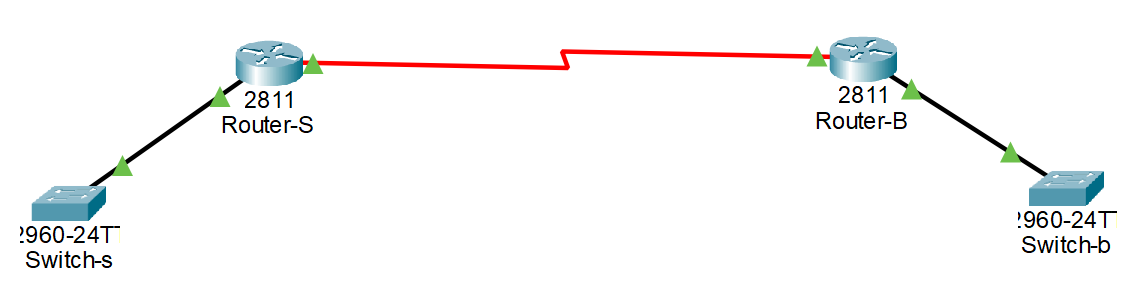

패킷 트레이서의 구성은 위와 같이 설정하였다.
