라우터

라우터

인터넷을 사용하기 위해서, 서로 다른 네트워크 간 통신하기 위해서,
그리고 브로드 캐스트 영역을 나눠주기 위해서 사용되는 장비이다.
한마디로 지능을 가진 경로 배정기라고 할 수 있겠다.

이 라우터는 크게 경로 결정(Path Determination)과 스위칭(Switching)을 한다.

데이터 패킷이 목적지까지 갈 수 있는 길을 검사하고 어떤 길로 가는 것이
가장 적절한지 결정하는데 이것이 경로 결정이다.
그리고 그 길이 결정되면 그쪽으로 데이터 패킷을 스위칭해 준다. 이것을
스위칭 이라고 한다.(스위치가 해주는 일과 다름)

라우터는 가장 좋은 경로를 찾기위해 라우팅 프로토콜을 사용하고
라우팅 테이블 이란 것을 만들어서 관리한다.





인터페이스

라우터에 나와있는 접속 가능한 포트라고 생각하면 되겠다. 예를 들어
Cisco 2501이란 라우터의 인터페이스는 1 이더넷과 2 시리얼 이라고 한다.

이더넷(Ethernet)은 전에도 말했듯이 내부 네트워크와 접속할 때
사용하는 인터페이스이다.

시리얼(Serial)은 WAN과 접속을 위한거라고 생각하면 되겠다.
즉 DSU(Data Service Unit, 전용선용 모뎀)와의 접속을 위한 것이다.
외부 네트워크로의 연결을 위해서 사용하는 포트가 바로 시리얼 포트이다.





라우티드 프로토콜

TCP/IP와 같은 모든 프로토콜은 전부 라우티드 프로토콜이다. 말그대로
라우팅을 당하는, 라우터가 라우팅을 해주는 고객을 뜻한다.





라우팅 프로토콜

라우터에 살면서 라우티드 프로토콜들에게 목적지까지 가장 좋은 길을
갈 수 있게 해주는 역할을 한다. 따라서 어떤 라우팅 프로토콜을
선정하느냐에 따라서 라우터의 성능이 결정된다.
많이 들어봤겠지만 RIP(Routing Information Protocol), IGRP(Interior Gateway Routing Protocol),
OSFP(Open Shortest Path First), EIGRP(Enhanced Interior Gateway Routing Protocol)
등 이외에도 많이 있지만 우선 이정도가 있다고 알아두자.


이 라우팅 프로토콜은 다른 말로 라우팅 알고리즘 이라고 하는데 자신의 라우팅 테이블을
가지고 있으면서 자기가 찾아갈 경로에 대한 정보를 이곳에 기억해둔다.
이 라우팅 테이블에는 주로 목적지, 그 목적지까지의 거리, 어떻게 가야하는 지 등의
내용이 저장되고 또한 시간이 지나면서 계속 업데이트 된다.





스태틱 라우팅 프로토콜

말 그대로 '정적인' 의미를 가지고 있다. 정해진 길만을 가기 때문에 일이 없는 대신
사람이 일일이 구성을 해줘야 하고 문제가 생기면 그 경로를 고쳐줄 때까지
계속 문제가 있는 곳으로 데이터를 보내려고 한다.

라우터 성능이 좋아지고 메모리도 적게 들고 라우팅 테이블을 교환할 필요가 없어
대역폭을 절약할 수 있고 보안에도 강하지만 일단 귀찮다는 것과 경로에
문제가 생기면 큰일이 난다는 단점을 가지고 있다.





다이내믹 라우팅 프로토콜

'동적인'이란 말처럼 상황에 따라서 그때그때 변화가 가능한 프로토콜이다.
스태틱 라우팅 프로토콜과 다르게 경로를 일일이 입력해줄 필요가 없고
알아서 어떤 길이 가장 빠른 길인지 계산을 한다.

하지만 이런 장점이 있다면 라우터에 많은 부담이 될 것이다.
그래서 상황에 맞게 적절하게 스태틱, 다이내믹을 사용할 지
선정하는 것이 중요하다고 본다.





라우팅 테이블

라우터가 어떤 경로를 찾을 때 사용하는 것이고 사용하는 라우터의 프로토콜에
따라 달라지며 항상 최적의 경로를 찾아 이것을 라우팅 테이블에 유지한다.

프리빌리지드 모드에서 "show ip route" 명령어를 통해
라우팅 테이블에 관련된 내용을 볼 수 있다.





AS(Autonomous System)

하나의 네트워크 관리자에 의해서 관리되는 라우터들의 집단이다.
쉽게 말하면 어느 회사나 기업, 또는 단체의 라우터 집단이라고 생각하면 되겠다.

이 AS 밖(외부)으로 나갈 때에는 문지기 라우터(ASBR)라하여
정보를 물어봐서 밖으로 나가게 된다.

다음과 같은 종류를 가진다.

AS 내부 라우팅 프로토콜	IGP, IGRP, EIGRP, OSPF 등
AS 외부 라우팅 프로토콜	EGP, BGP 등


본사나 자사간의 라우터를 설치할 경우 -> 내부 라우팅 프로토콜
본사의 라우터가 인터넷 서비스 업체와 연결 -> 외부 라우팅 프로토콜

이렇게 생각하면 될 것 같다.

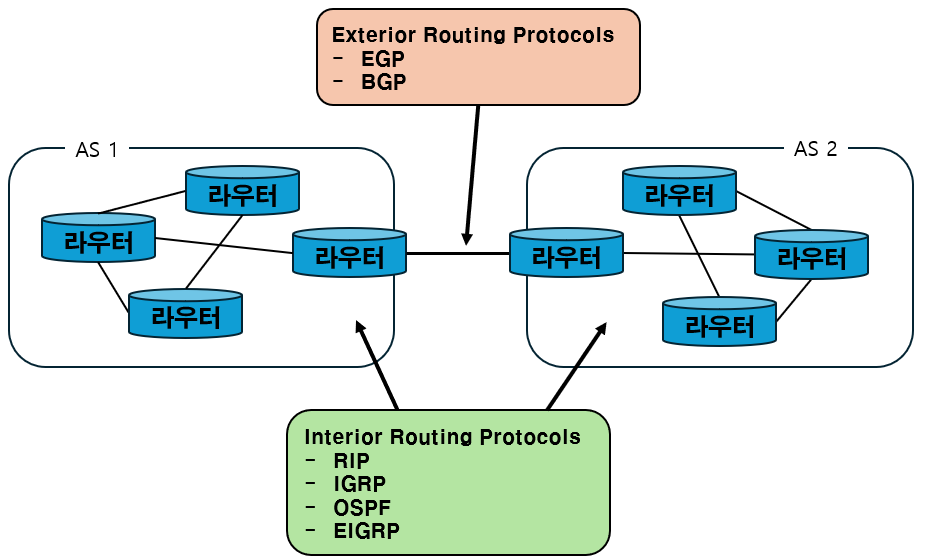

Cisco 네트워킹 교재를 참고한 그림


이런 느낌이다.
