스패닝 트리 프로토콜(STP)의 5가지 상태

전에 스패닝 트리 프로토콜에 대해서 알아보았다.

다음 글을 참고하면 된다.

https://netmaster618.tistory.com/16

스패닝 트리 프로토콜(STP)











스패닝 트리 프로토콜을 구성하는 과정에서 모든 포트들은

다음과 같은 5가지 상태 중 하나에 속하게 된다.



Disabled	- 포트가 고장나서 사용할 수 없거나 관리자가 포트를 일부러 꺼놓은 상태 - 데이터 전송 X - 맥 어드레스 못 배움 - BPDU 못 받음
Blocking	- 스위치를 맨 처음 켜거나 Disabled되어 있는 포트를 관리자가 다시 살렸을 때의 상태 - 데이터 전송 X - 맥 어드레스 못 배움 - BPDU 주고 받음
Listening	- Blocking 상태에 있던 스위치 포트가 루트 포트나 데지그네이티드 포트로 선정된 상태 - 다시 Non 데지그네이티드 포트로 바뀔수도 있음 - 데이터 전송 X - 맥 어드레스 못 배움 - BPDU 주고 받음
Learning	- Listening 상태에 있던 스위치 포트가 포워딩 딜레이 디폴트 시간인 15초동안 그 상태를 계속 유지한 상태 - 데이터 전송 X - 맥 어드레스 배우기 시작하여 맥 어드레스 테이블을 만듬 - BPDU 주고 받음
Forwarding	- 스위치 포트가 러닝 상태에서 다른 상태로 넘어가지 않고 다시 포워딩 딜레이 디폴트 시간인 15초 동안 그    상태를 계속 유지한 상태 - Blocking 상태에서 Listetning, Learning을 거쳐 포워딩 딜레이 15초가 2번 지난 30초 소요 - 데이터 전송 O - 맥 어드레스 계속 배워 브리지 테이블을 만듬 - BPDU 주고 받음

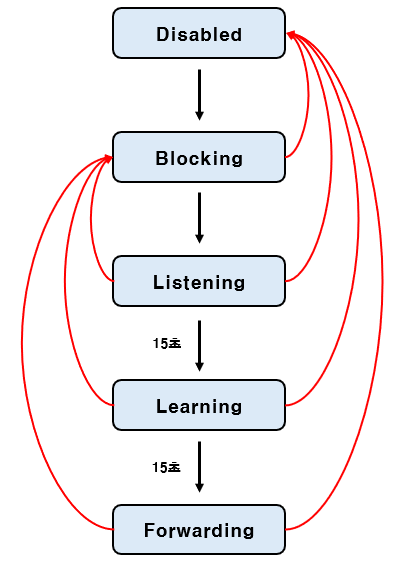

Cisco 네트워킹 교재를 참고한 그림





위의 그림을 보면 여러 상황속에서 포트들은

Disabled 상태나 Blocking 상태로 돌아갈 수 있다.







한마디로 스패닝 트리 프로토콜(STP)은 한 곳에서 다른 곳으로

가는 경로가 여러 개일 때 한 개의 경로만을 남겨두고 다 끊었다가

그 경로에 문제가 생겼을 때 경로를 하나하나 살리는 것이다.
