크로스 랜 케이블 제작

저번에 다이렉트 랜 케이블을 제작해 보았다.

https://netmaster618.tistory.com/3

케이블



https://netmaster618.tistory.com/23

다이렉트 랜 케이블 제작



위 글들을 참고하면 될 것 같다.



















다이렉트 케이블이 서로 다른 장비를 연결할 때 사용한다면

크로스 케이블은 같은 장비를 연결할 때 사용한다.



ex) 스위치 <-> 스위치, 라우터 <-> 라우터



하지만 요즘 장비들은 대부분 Auto MDI-X라는 기능을

지원해서 크로스 케이블 없이도 자동으로 핀을 맞춰준다고 한다.



그렇더라도 알아두는 게 좋을 것 같다.

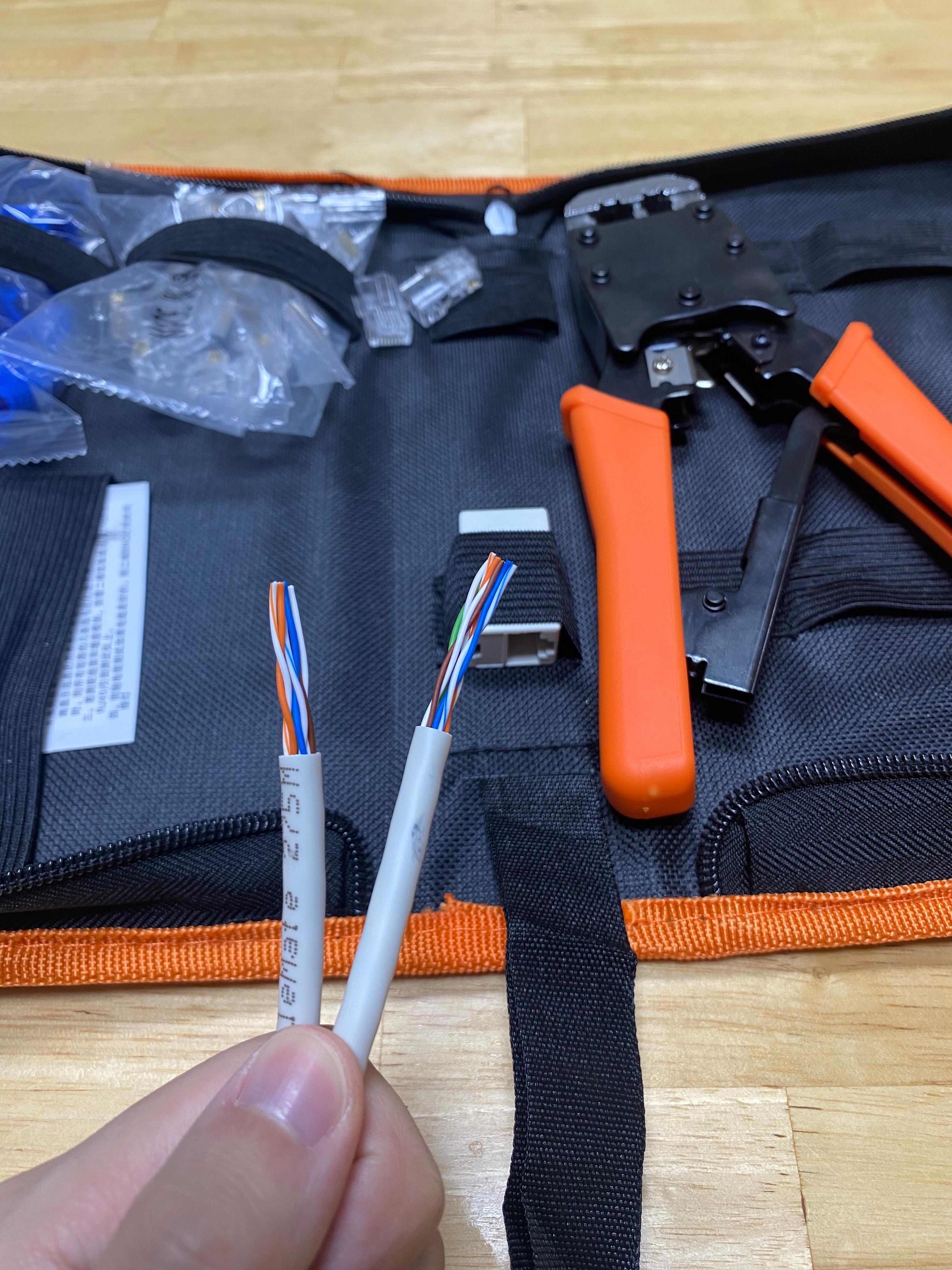

다음과 같이 랜선 탈피기를 이용해서

양쪽 피복을 일정 길이 잘라낸다.

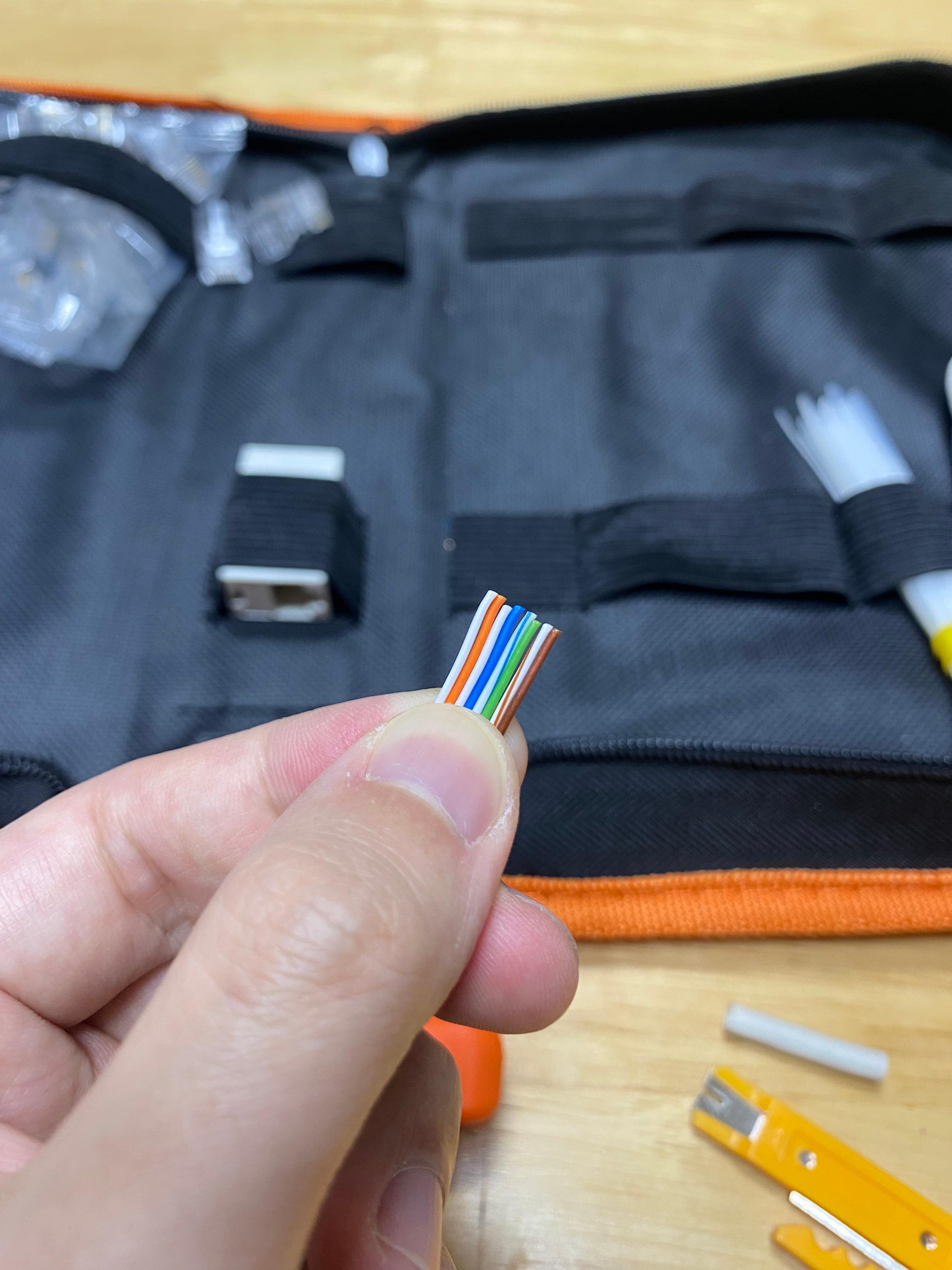

한쪽은 다이렉트 케이블과 마찬가지로 순서를

맞추고 끝을 랜툴에 있는 절단기로 정리해준다.

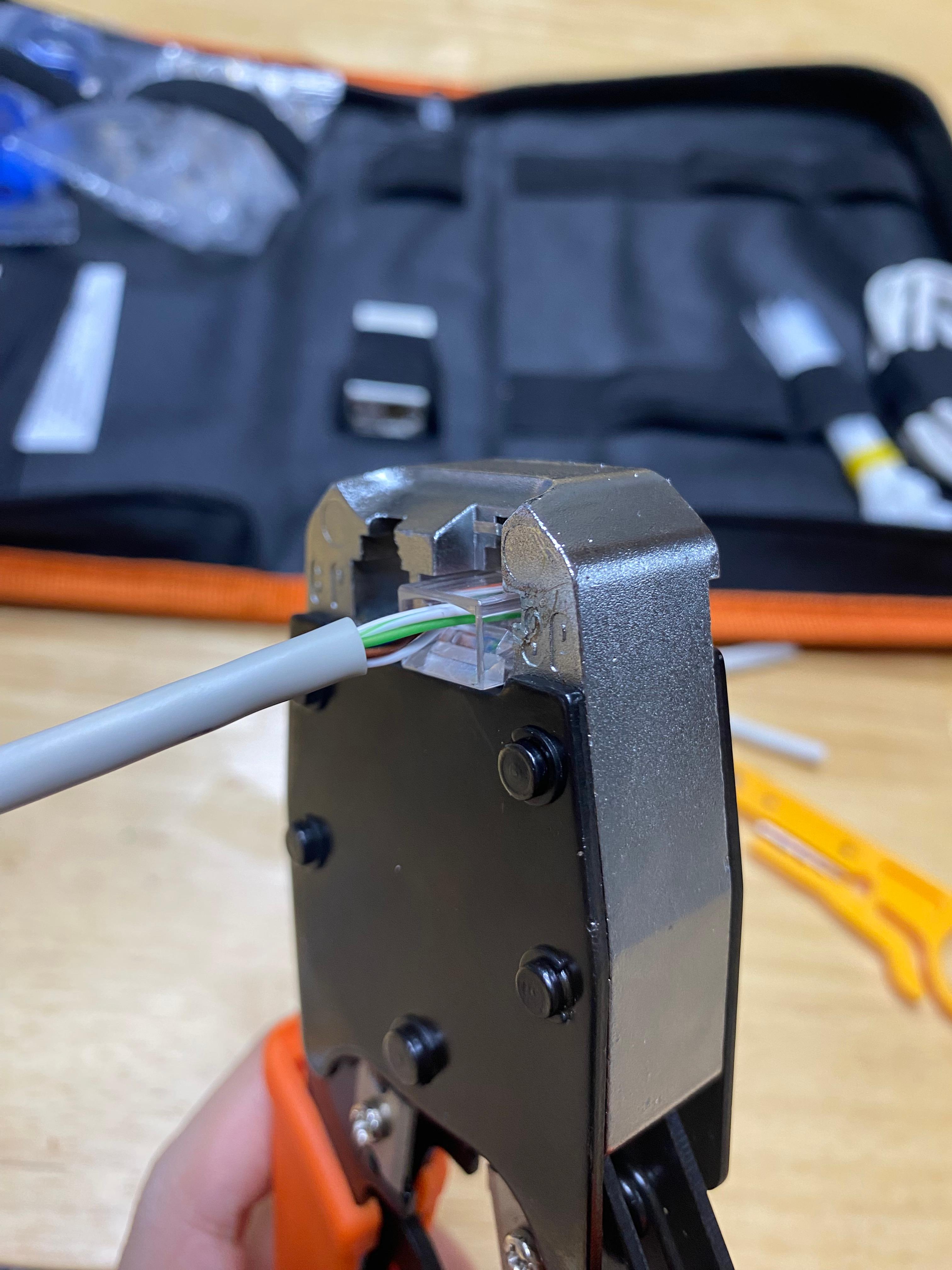

RJ45 커넥터를 끼운 후 랜툴로 찝어주면 된다.

전에도 말했지만 RJ45 커넥터의 락킹 탭 부분이

아래로 향하게 한 후 케이블을 연결해야 한다.





















반대쪽은 위와 같이 구성해주어야 한다.

흰초 - 초 - 흰주 - 파 - 흰파 - 주 - 흰갈 - 갈

이렇게 말이다.





















다음은 똑같이 RJ45 커넥터를 끼워주고

랜툴로 찝어주면 된다.

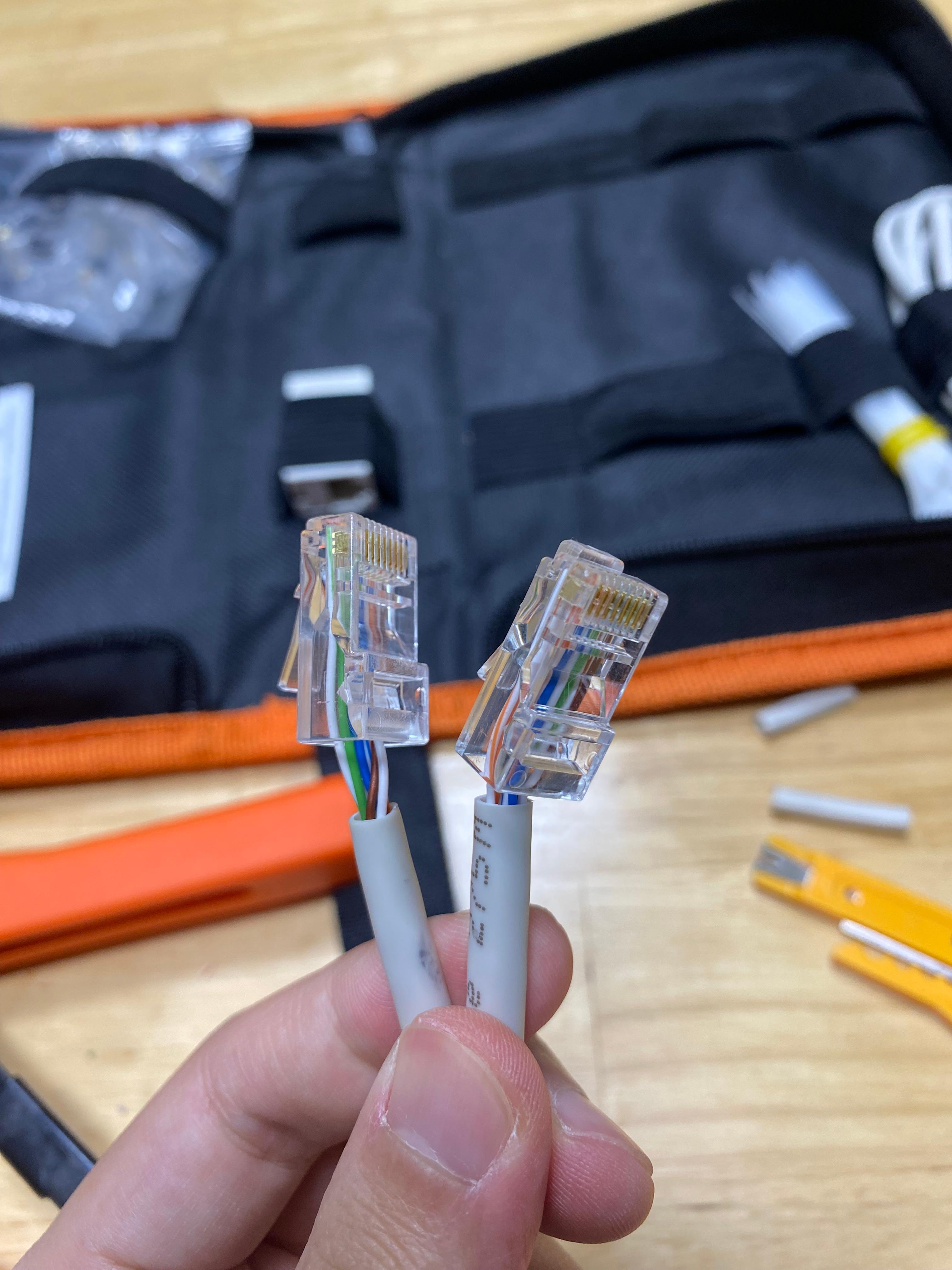

그렇다면 이렇게 잘 만들어진다.

가볍게 당겨서 케이블이 빠지지 않는지 확인해 보아야 한다.























랜 테스터기로 확인해 보면 잘 연결되었다는

것을 확인 할 수 있다.





위와 같이 크로스 케이블이라서 번호 순서가

3 - 6 - 1 - 4 - 5 - 2 - 7 - 8

인 것을 확인 할 수 있다.



















다시 정리해 보자면



다이렉트 케이블은

흰주(1) - 주(2) - 흰초(3) - 파(4) - 흰파(5) - 초(6) - 흰갈(7) - 갈(8)



크로스 케이블은

흰초(3) - 초(6) - 흰주(1) - 파(4) - 흰파(5) - 주(2) - 흰갈(7) - 갈(8)



그냥 간단하게 주황색과 초록색이 서로

바뀌었다고 생각하면 될 것 같다.
