다이렉트 랜 케이블 제작

다이렉트 랜 케이블을 제작해 보겠다.

먼저 시작하기 앞서 UTP 케이블의 순서를 알아야 한다.





다음 글을 참고하면 될 것 같다.

https://netmaster618.tistory.com/3

케이블



위 글에서도 말했듯이 다이렉트 케이블은

서로 다른 장비를 연결할 때 사용한다.



ex) PC <-> 스위치, 라우터 <-> 스위치



















처음 해보는 거라 다음 유튜브를 참고해서 제작해 보았다.

https://www.youtube.com/watch?v=VUG_i4DHPKs

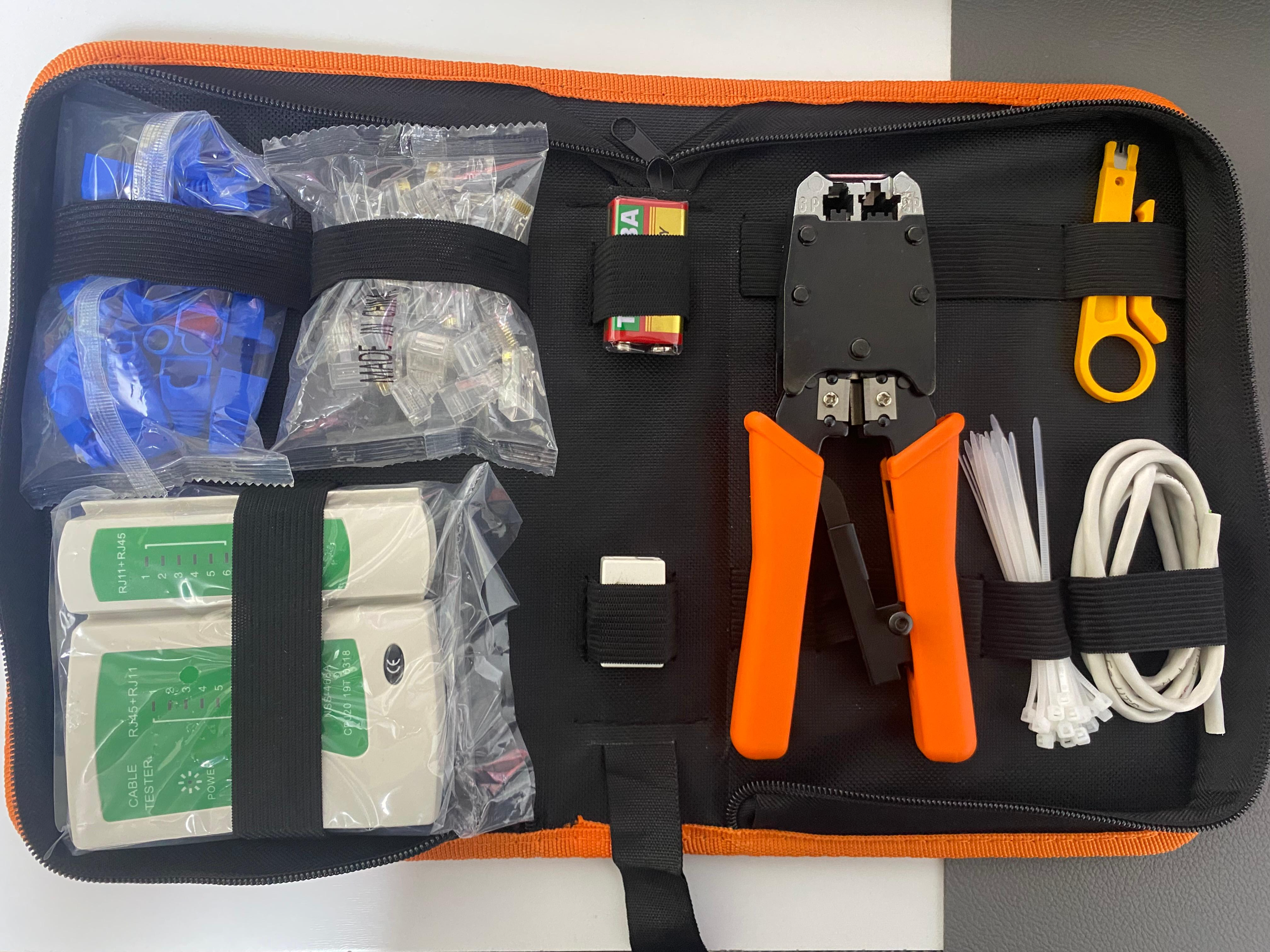

먼저 다음과 같은 랜툴 세트를 사용하였다.



네이버에서 적당한 가격을 골라 구매하였다.

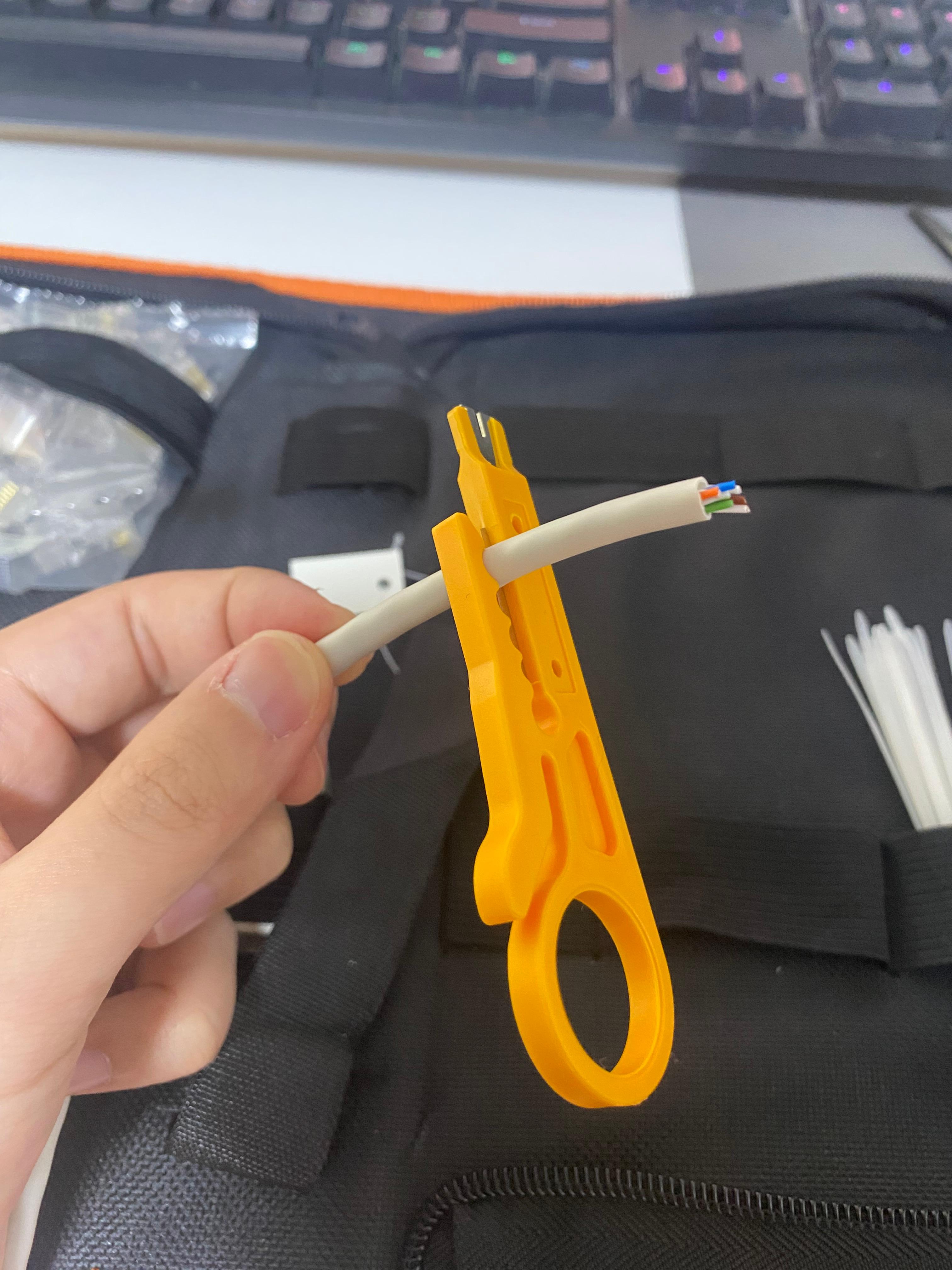

먼저 랜선 탈피기를 이용해  피복을 일정 길이 잘라낸다.



두 바퀴 정도 가볍게 돌려주면 잘 잘려나간다.



















그 다음 케이블 순서에 맞춰 선을 정리해 준 뒤

랜툴에 있는 절단기를 이용해 끝을 깔끔하게 정리해 준다.

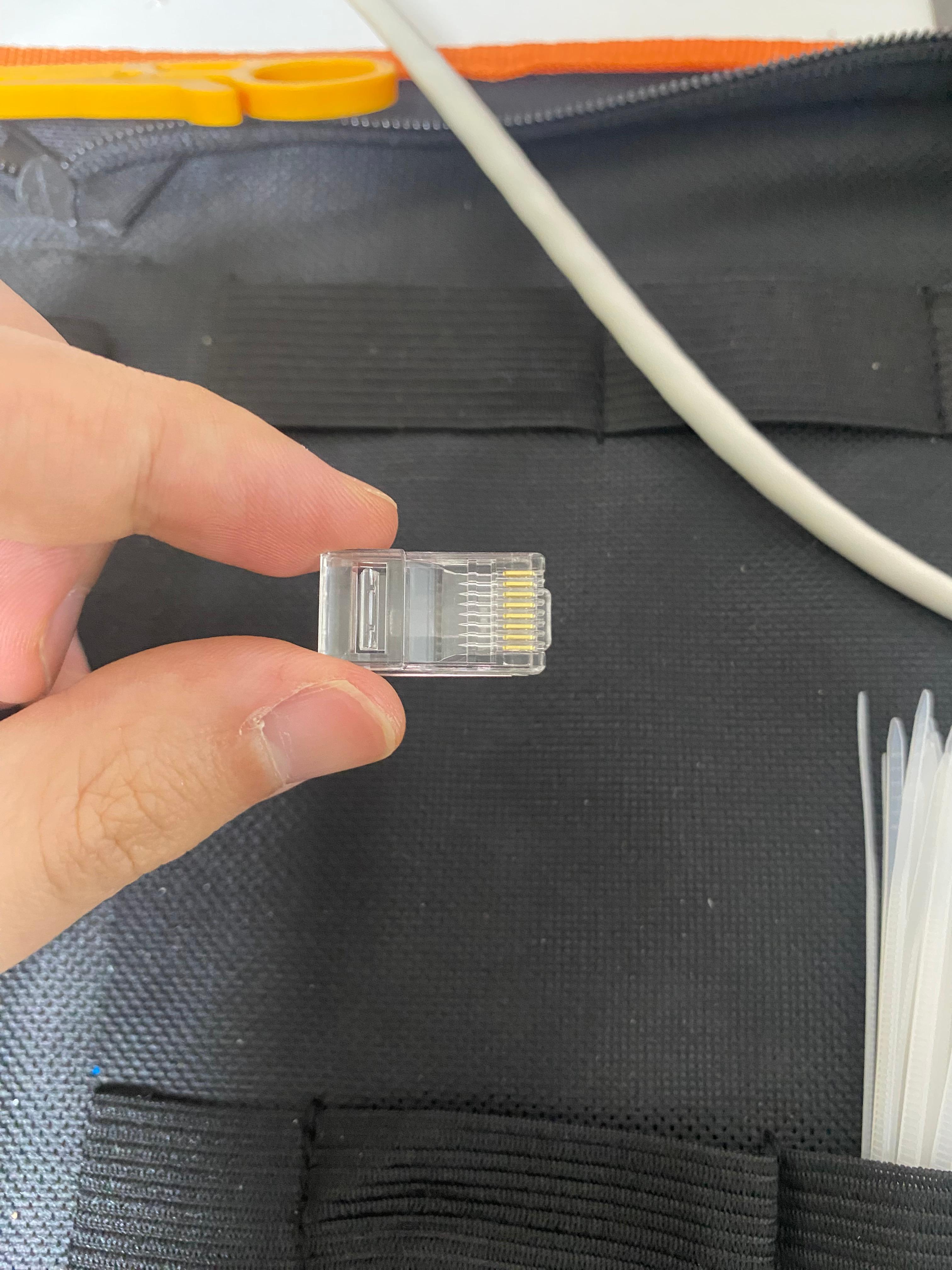

그 다음 RJ45 커넥터를 끼워야 한다.

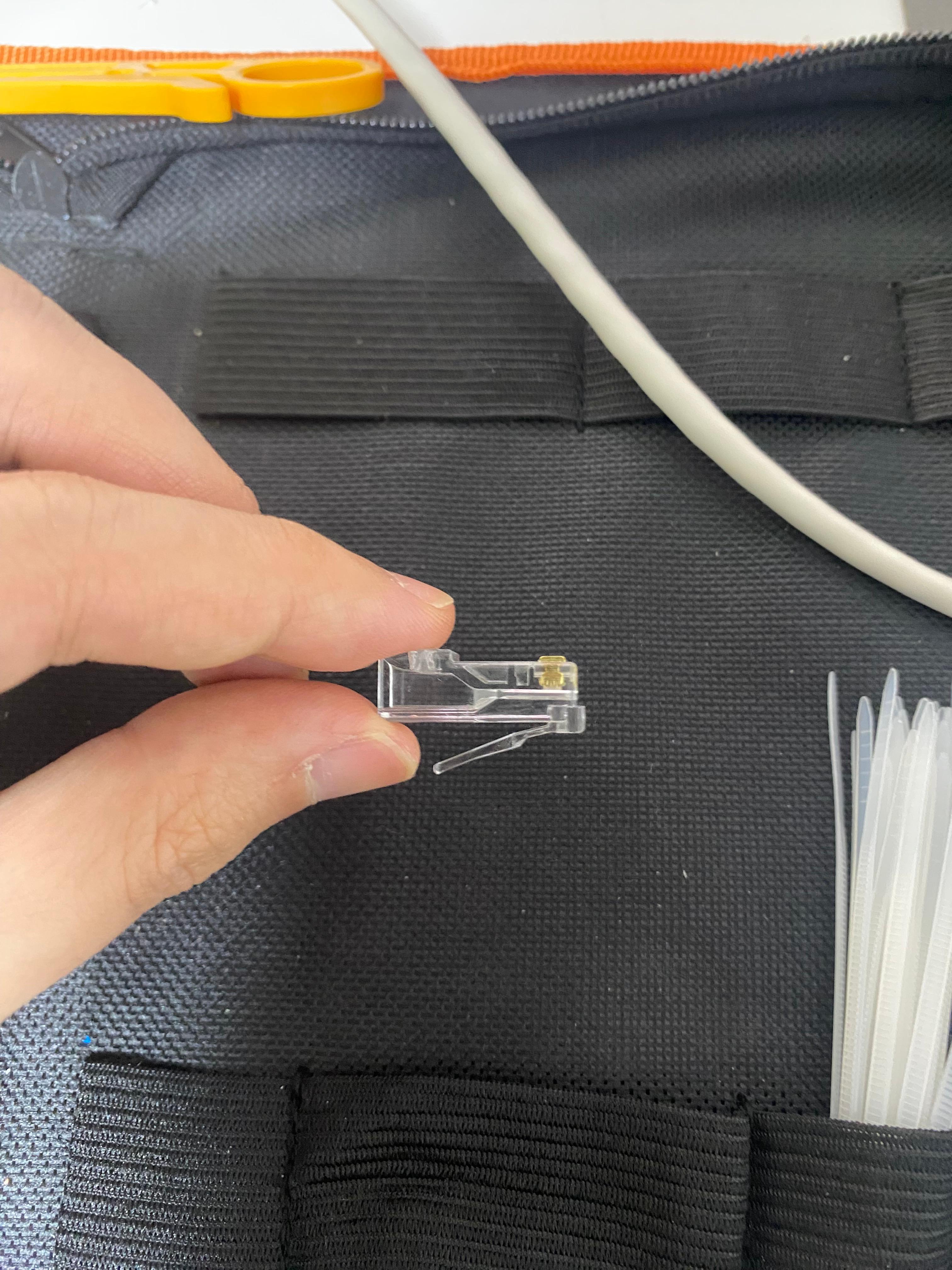

커넥터 락킹 탭 부분이 아래로 향하게 해야 한다.

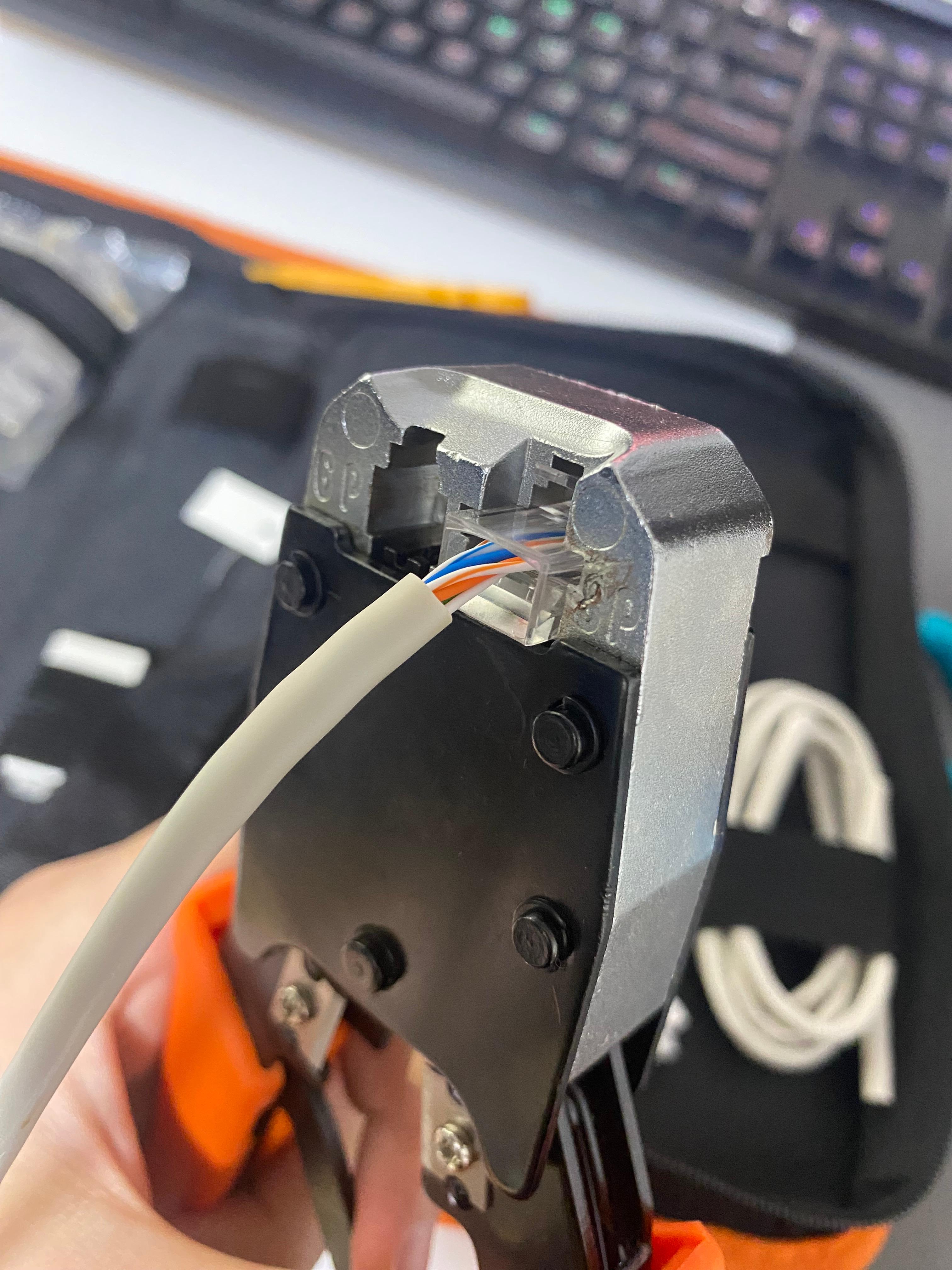

이제 랜툴에 끝까지 밀어넣은 뒤 찝어 주기만 하면 된다.



















그러면 위와 같이 자주보던 랜 케이블이 완성된다.



끼운 후에 케이블이 빠지지 않는지

가볍게 당겨서 확인해 본다.



반대편도 똑같이 해주면 된다.























랜 테스터기를 통해 잘 연결이 됐는지 확인이 가능하다.

















처음 제작할 때 케이블을 끝까지 밀어 넣지 않아 잘 찝히지 않았고

테스터기도 제대로 연결되지 않은 부분의 번호는 표시되지 않았다.



두 번째 제작에는 위와 같이 성공할 수 있었고

틈틈이 연습하면서 손에 익도록 하면 될 것 같다.
